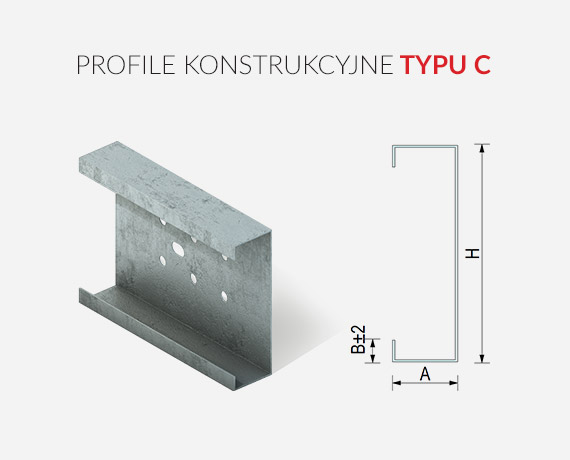

Wysokość – H 100 – 400 mm
Szerokość półki – A 48 / 60 / 75 mm
Grubość blachy 1,50 / 2,00 / 2,50 / 3,00
Otworowanie tak
Materiał S280 GD, S350 GD, S350 GD + Z275

Materiał

Profile są produkowane z taśmy stalowej (S220GD – S350GD; DX51 – DX53) o grubości od 1 do 3 mm. Taki materiał dzięki swojej sztywności i wytrzymałości stwarza bogate możliwości zastosowania w konstrukcjach stalowych.
Wykorzystanie kształtowników:

  • budowanie konstrukcji ścian osłonowych i działowych,
  • jako belki stropowe i okapowe,
  • jako rygle ścian,
  • jako płatwie dachowe

Otworowanie

Ułatwieniem montażu są gotowe otwory w kształcie koła lub fasolki. Na prośbę klienta przygotowujemy profile C, Z z indywidualnie wyciętymi otworami.

Zasady projektowania otworów

Widok profilu w formie rozwiniętej:

Zasady projektowania otworów:

  • odległość od krawędzi wsadu nie powinna być mniejsza niż 30mm,
  • dla otworów Ø10, Ø12, Ø14, Ø18 odległość pomiędzy otworami nie powinna być mniejsza niż potrójna średnica danego otworu,
  • dla otworów Ø 18, Ø18×24, Ø22 odległość pomiędzy otworami nie powinna być mniejsza niż czterokrotność średnicy danego otworu,
  • można rozmieścić otwory niesymetrycznie względem osi symetrii wsadu,
  • w jednym przekroju można wykonać maksymalnie 5 otworów

Zmiana powyższych parametrów spowoduje wydłużenie procesu produkcyjnego i dłuższy czas oczekiwania na zamówiony towar.
